Bemessungsparameter DIN 1052-08
Allgemeines
Eigengewicht automatisch berücksichtigen
Legt fest, ob das Eigengewicht des Trägers automatisch berücksichtigt werden soll.
Material
Legt das Material des Durchlaufträgers fest.
Ntel
Legt die Anzahl an Ntels-Punkten fest, die pro [m] mindestens berechnet werden sollen. [1/m]
An diesen Stellen werden die Ergebnisse grafisch dargestellt. Zusätzlich werden die Ergebnisse an allen relevanten Punkten des Trägers berechnet. Dies sind z.B.:
An diesen Stellen werden die Ergebnisse grafisch dargestellt. Zusätzlich werden die Ergebnisse an allen relevanten Punkten des Trägers berechnet. Dies sind z.B.:
- Stellen mit min/max-Werten, (Momente, Durchbiegungen, etc.)
- Angriffspunkte von Einzellasten
- Bemessungspunkte an Auflagerkanten (wenn erforderlich)
- Querkraftbemessungspunkte in einem Abstand vom Auflager
- ...
Bemessung
Höhe bei der Bemessung verändern
Wird eine Bemessung durchgeführt, steuern Sie hier, ob die Höhe oder die Breite des Trägers verändert werden soll.
Delta
Wird eine Bemessung durchgeführt, so wird der Querschnitt schrittweise um diesen Wert erhöht. [cm]
kh manuell setzen
Hier können sie den Beiwert kh manuell setzen.
Spannungen
Hier können Sie einem Faktor eingeben, um den die zulässigen Normalspannungen verändert werden können.
Beispiele:
Beispiele:
| Keine Veränderung | 00.00 |
| Abminderung um 30 % | -30.00 |
| Erhöhung um 30 % | +30.00 |
Kippen und Knicken

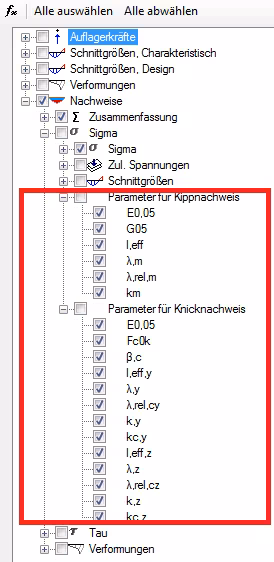

Diese Nachweise werden nach Anschnitt 10.3 "Nachweise für Stäbe nach dem Ersatzstabverfahren" geführt. Die Kippbeiwerte km, die Knickbeiwerte kc sowie alle weiteren Faktoren für diese Nachweise können in der Grafik unter den Punkten
dargestellt werden.
- Nachweise.Sigma."Parameter für Kippnachweis"
- Nachweise.Sigma."Parameter für Knicknachweis"
dargestellt werden.
Kippnachweis
Hier legen Sie fest, ob ein Kippnachweis durchgeführt werden soll.
Abstand der Aussteifungen festlegen
Ist der Träger in horizontaler Richtung zusätzlich zu den definierten Auflagern gehalten, können Sie dies hier festlegen.
Diese Festlegung gilt sowohl für den Kipp- als auch für den Knicknachweis.
Diese Festlegung gilt sowohl für den Kipp- als auch für den Knicknachweis.
Abstand
Geben Sie hier den Abstand der alternativen Aussteifungen an.[m]
Knicknachweis
Hier legen Sie fest, ob ein Knicknachweis durchgeführt werden soll.
Diese Berechnung wird nur bei Trägern mit Doppelbiegung durchgeführt.
Diese Berechnung wird nur bei Trägern mit Doppelbiegung durchgeführt.
Querkraft
Abminderung bei direkter Lagerung
Nach DIN 1052-08 (10.2.9) darf bei Biegeträgern mit Auflagerung am unteren Trägerrand und Lastangriff am oberen Trägerrand muss der Nachweis der Schubspannungen mit der maßgebenden Querkraft geführt werden. Als maßgebend darf die Querkraft im Abstand h (h= Trägerhöhe über Auflagermitte) vom Auflagerrand angenommen werden.
Hier stellen Sie ein, ob diese Abminderung durchgeführt werden soll.
Hier stellen Sie ein, ob diese Abminderung durchgeführt werden soll.
Abminderung der Einzellasten
Bei Trägern, die am unteren Rand aufgelagert und am oberen Rand belastet werden, dürfen mit einer reduzierten Querkraft V,red = V * e / (2.5*h) aus auflagernahen (d.h. e ≤ 2.5 h von der Auflagermitte) Einzellasten nachgewiesen werden.
Hier stellen Sie ein, ob diese Abminderung durchgeführt werden soll.
Verformungsnachweise
Hier stellen Sie ein, für welche Bemessungssituationen die Verformungsnachweise durchgeführt werden soll.
Selten (a)
Die Durchbiegungen für die seltenen (a) Situation werden wie folgt berechnet:
Selten (b)
Die Durchbiegungen für die seltenen (b) Situation werden wie folgt berechnet:
Quasi-ständig
Die Durchbiegungen für die quasi-ständige Situation werden wie folgt berechnet:
Schwingungsnachweis
Die Durchbiegungen für den Schwingungsnachweiswerden wie folgt berechnet:
In den folgenden Felder geben Sie die zulässigen Werte für die Verformungen ein. Die Werte für einen Kragarm sind halb so groß.
Selten (a)
Faktor (l/Faktor) der maximalen Durchbiegung für die seltene (a) Bemessungssituation [-] Für eine zulässige Durchbiegung von L/300 ist hier 300 einzugeben.
Der Faktor an Kragarmen wird automatisch halb so groß angesetzt.
Der Faktor an Kragarmen wird automatisch halb so groß angesetzt.
Selten (b)
Faktor (l/Faktor) der maximalen Durchbiegung für die seltene (b) Bemessungssituation [-]
Quasi-ständig
Faktor (l/Faktor) der maximalen Durchbiegung für die quasi-ständige Bemessungssituation [-]
Schwingungsnachweis
Maximale Durchbiegung für den Schwingungsnachweis nach DIN 1052-08 Absatz 9.3. Dieser Wert ist in [mm] einzugeben. Er gilt in dieser Größe auf bei Kragarmen.
Negative Verformungen berücksichtigen
Hier stellen Sie ein, ob der Nachweis auch für negative Durchbiegungen durchgeführt werden soll.
System
Hier stellen Sie ein, ob ein einzelner Balken oder eine Holzbalkendecke berechnet werden soll. Bei einer Holzbalkendecke wird der hier eingegebene Balkenabstand bei der Berechnung berücksichtigt.
Schnee in einem Lastfall berücksichtigen
Hier legen Sie fest, ob Schneeeinwirkungen in einem Lastfall oder feldweise angeordnet werden sollen.
