Elastisch gebetteter Balken
Das Programm erlaubt die Berechnung von beliebigen elastisch gebetteten Trägern. Die Querschnitte können konstant, linear oder sprunghaft verlaufen. Neben der senkrechten Bettung kann eine Gleitbettung (in Längsrichtung) sowie eine Drehbettung (um die Längsachse) definiert werden. Die Bettung kann abschnittsweise unterschiedlich definiert werden. Auf Wunsch kann die Berechnung kann unter dem Ausschluss von Zugfedern durchgeführt werden. Die Bemessung erfolgt für Biegung mit Längskraft und Torsion.
Die Bemessung kann nach folgenden Normen durchgeführt werden.
Die Anzahl der Stützen auf dem Träger ist unbegrenzt. Neben festen Stützenlasten können Einzellasten und Streckenlasten an beliebigen Stellen auf dem Träger wirken. Als Belastung sind vertikale und horizontale Kräfte sowie Biege- und Torsionsmomente vorgesehen. Die Bemessung kann nach folgenden Normen durchgeführt werden.
- EN 1992-1-1
- DIN 1045-01
- DIN 1045-88
- ÖNorm B 4700
- SIA 262
Das Eigengewicht kann automatisch berücksichtigt werden. Die Ermittlung der ungünstigsten Überlagerung erfolgt automatisch.
Folgende Lasten sind vorgesehen:
- Einzellasten und Einzelmomente
- Streckenlasten, Trapezlasten und Dreieckslasten. Sie können an beliebigen Stellen auf dem Träger beginnen und enden.
- Das Eigengewicht wird auf Wunsch automatisch ermittelt.

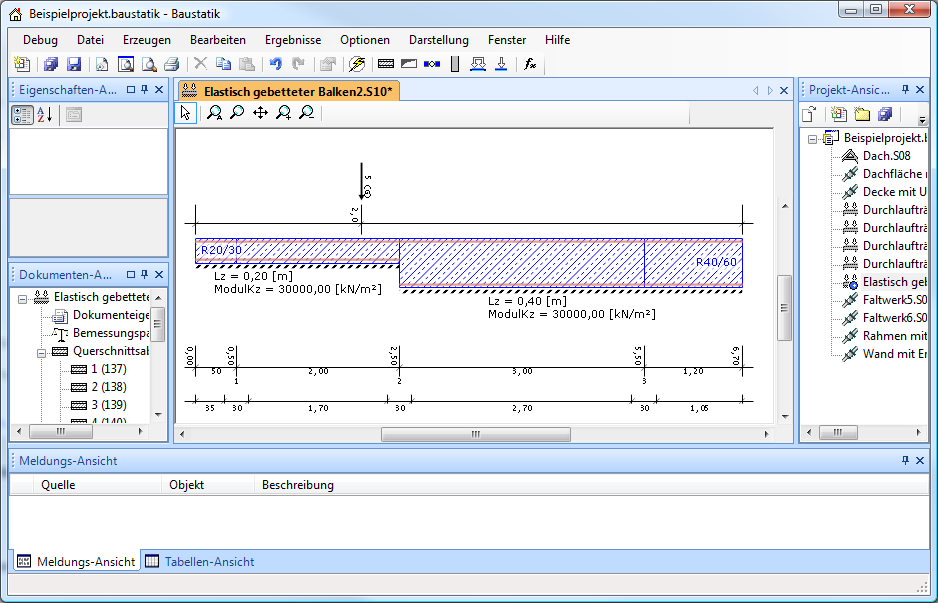

Video: Elastisch gebetteter Balken
Ein kurzes Beispiel zur Eingabe eines elastisch gebetteten Balkens in der Baustatik. Das Beispiel verdeutlicht, wie sehr ...
