Ermittlung der min/max Werte nach EN 1992: Häufige Kombination
Diese Beispiel ist fast identisch mit Beispiel 1. Der Unterschied besteht in der untersuchten Situation. Beispiel 1 behandelte die Grundkombination, dieses Beispiel behandelt die 'häufige' Kombination.
Aufgrund unseres Bemessungskonzeptes kann diese Untersuchung ohne eine Änderung der Eingabedaten erfolgen. Sie verwenden also die gleichen Daten wie beim ersten Beispiel. Weder die Lastfälle noch die Überlagerungsregeln, noch sonst irgendeine Angabe muss verändert werden.
Um die Ergebnisse für eine andere Situation anzuzeigen, wird einfach die gewünschte Situation aus der Liste der verfügbaren Situationen ausgewählt.
Aufgrund unseres Bemessungskonzeptes kann diese Untersuchung ohne eine Änderung der Eingabedaten erfolgen. Sie verwenden also die gleichen Daten wie beim ersten Beispiel. Weder die Lastfälle noch die Überlagerungsregeln, noch sonst irgendeine Angabe muss verändert werden.
Um die Ergebnisse für eine andere Situation anzuzeigen, wird einfach die gewünschte Situation aus der Liste der verfügbaren Situationen ausgewählt.
Ausgangslage
Die 'häufige Kombination' ist nahezu identisch mit der 'Grundkombination'. Der Unterschied besteht darin, welche Sicherheitsbeiwerte und Kombinationsbeiwerte für die veränderlichen Einwirkungen verwendet werden. In der folgenden Tabelle sind die zu verwendenden Psi-Werte für die unterschiedlichen Bemessungs-Situationen dargestellt.
| Kombination | Leiteinwirkung | Weitere Veränderliche |
| Grundkombination | 1,00 | Psi,0 |
| Außergewöhnliche Kombination | Psi,1 | Psi,2 |
| Seltene Kombination | 1,00 | Psi,0 |
| Nicht häufige Kombination | Psi,1 | Psi,1 |
| Häufige Kombination | Psi,1 | Psi,2 |
| Quasi ständige Kombination | Psi,2 | Psi,2 |
Visualisierung im Programm
Wie bereits beschrieben, ändert sich an der Überlagerungsregel nichts. Die häufige Kombination kann einfach aus der Liste der zur Norm gehörenden Kombinationen ausgewählt werden.

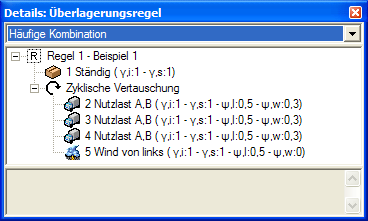

Das Detail-Fenster zeigt im Beispiel für die häufige Kombination folgendes Bild:
Alle Gamma-Werte haben normgerecht die Größe 1.0. Der Wert Psi,l wird hier auf den Wert von Psi,1 - der Wert Psi,w erhält die Werte von Psi,2. (Siehe Tabelle).
Das Detail-Fenster zeigt im Beispiel für die häufige Kombination folgendes Bild:
Die Berechnungen
Analog zu Beispiel 1 müssen ebenfalls 4 Berechnungen durchgeführt werden.
Leiteinwirkung ist Lastfall 2:
| min/max | Lastfall 1 | Lastfall 2 | Lastfall 3 | Lastfall 4 | Lastfall 5 | Ergebnis |
| min | 1.00 * 70.0 | 0.5 * 0.0 * 80.0 | 0.3 * 0.0 * 40.0 | 0.3 * 1.0 * -50.0 | 0.0 * 0.0 * 60.0 | 55.00 |
| max | 1.00 * 70.0 | 0.5 * 1.0 * 80.0 | 0.3 * 1.0 * 40.0 | 0.3 * 0.0 * -50.0 | 0.0 * 1.0 * 60.0 | 122.00 |
Leiteinwirkung ist Lastfall 3:
| min/max | Lastfall 1 | Lastfall 2 | Lastfall 3 | Lastfall 4 | Lastfall 5 | Ergebnis |
| min | 1.00 * 70.0 | 0.3 * 0.0 * 80.0 | 0.5 * 0.0 * 40.0 | 0.3 * 1.0 * -50.0 | 0.0 * 0.0 * 60.0 | 55.00 |
| max | 1.00 * 70.0 | 0.3 * 1.0 * 80.0 | 0.5 * 1.0 * 40.0 | 0.3 * 0.0 * -50.0 | 0.0 * 1.0 * 60.0 | 114.00 |
Leiteinwirkung ist Lastfall 4:
| min/max | Lastfall 1 | Lastfall 2 | Lastfall 3 | Lastfall 4 | Lastfall 5 | Ergebnis |
| min | 1.00 * 70.0 | 0.3 * 0.0 * 80.0 | 0.3 * 0.0 * 40.0 | 0.5 * 1.0 * -50.0 | 0.0 * 0.0 * 60.0 | 45.00 |
| max | 1.00 * 70.0 | 0.3 * 1.0 * 80.0 | 0.3 * 1.0 * 40.0 | 0.5 * 0.0 * -50.0 | 0.0 * 1.0 * 60.0 | 106.00 |
Leiteinwirkung ist Lastfall 5:
| min/max | Lastfall 1 | Lastfall 2 | Lastfall 3 | Lastfall 4 | Lastfall 5 | Ergebnis |
| min | 1.00 * 70.0 | 0.3 * 0.0 * 80.0 | 0.3 * 0.0 * 40.0 | 0.3 * 1.0 * -50.0 | 0.5 * 0.0 * 60.0 | 55.00 |
| max | 1.00 * 70.0 | 0.3 * 1.0 * 80.0 | 0.3 * 1.0 * 40.0 | 0.3 * 0.0 * -50.0 | 0.5 * 1.0 * 60.0 | 136.00 |
Das Endergebnis ist das Minimum bzw. das Maximum aus allen Berechnungen.
| min/max | Berechnung 1 | Berechnung 2 | Berechnung 3 | Berechnung 4 | Endergebnis |
| min | 55.00 | 55.00 | 45.00 | 55.00 | 45.00 |
| max | 122.00 | 102.00 | 43.00 | 136.00 | 136.00 |
- Siehe auch: Beispiel 1: Eine Grundkombination
- Siehe auch: Beispiel 2: Eine häufige Kombination
- Siehe auch: Beispiel 3: Abhängige Lastfälle
- Siehe auch: Beispiel 4: Ausschluss (innerhalb)
- Siehe auch: Beispiel 5: Ausschluss (nicht innerhalb)
- Siehe auch: Beispiel 6: Überlagerungsregel überlagern
- Siehe auch: Grafische Darstellung der Überlagerungsregel
