Der Dialog 'Details der Bemessung (Stäbe und Unterzüge) anzeigen'
Auf dem Dialog zur Anzeige der Bemessungsergebnisse kann jedes einzelne Bemessungsergebnis angezeigt werden. Die Ergebnisse werden dann in einem 3d-Fenster in Kurvenform für jeden Stab, dessen Material der gewählten Norm entspricht, dargestellt. Diese Ergebnisdarstellung ist für die meisten Fälle völlig ausreichend. Manchmal sind aber auch Informationen über einen Einzelnachweis in einem speziellen Querschnitt erforderlich.
Zur Anzeige dieser detaillierteren Informationen kann dieser Dialog genutzt werden. In ihm können querschnittsbezogen alle Zwischenwerte der Bemessung abgefragt werden. Der Dialog ist über den Schalter Details anzeigen des Ergebnisdialogs erreichbar. Der Detaildialog stellt die Ergebnisse zu der aktuellen Norm dar.
Für jede im Ergebnisdialog dargestellt Norm wird ein eigener Detaildialog angezeigt.
Zur Anzeige dieser detaillierteren Informationen kann dieser Dialog genutzt werden. In ihm können querschnittsbezogen alle Zwischenwerte der Bemessung abgefragt werden. Der Dialog ist über den Schalter Details anzeigen des Ergebnisdialogs erreichbar. Der Detaildialog stellt die Ergebnisse zu der aktuellen Norm dar.
Für jede im Ergebnisdialog dargestellt Norm wird ein eigener Detaildialog angezeigt.
Querschnitt/Stab
Der Auswahlbaum ist in zwei Äste unterteilt:
- Stab
- Querschnitt

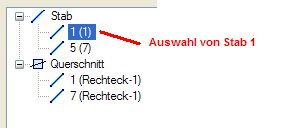

Stab
In diesem Ast des Baums sind alle Stäbe aufgelistet, für die eine Bemessung nach der eingestellten Norm durchgeführt werden kann. Nach Auswahl eines einzelnen Balkens aus dieser Liste, werden die Detailergebnisse für diesen Stab im rechten Bereich des Dialogs angezeigt.
Position im Stab
In dieser Auswahlbox wird die Position (Ntels-Punkt) im Stab festgelegt, an der die Ergebnisse angezeigt werden sollen. Hier besteht die Möglichkeit, entweder die Position direkt auszuwählen, oder aber vom Programm den Maximalwert mit der dazugehörigen Stelle berechnen zu lassen.

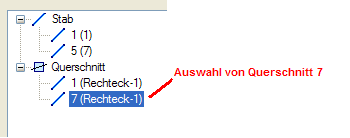

Querschnitt
In diesem Ast des Baums sind alle Querschnitte aufgelistet, für die eine Bemessung nach der eingestellten Norm durchgeführt werden kann. Nach Auswahl eines Querschnitts wird das Maximum des Bemessungswertes über alle Stäbe, die diesen Querschnitt besitzen, ermittelt.
Ergebnisanzeige
Im mittleren Teil des Dialogs werden die über den linken Baum ausgewählten Ergebnisse textuell angezeigt. In der oberen Listenansicht werden die Maximalwerte der Bemessung angezeigt. Diese Maximalwerte sind die Leitgrößen für die untere Listenansicht. Dies sind die maßgeblichen Werte für die Bemessung. Die Bemessung wird für alle maßgeblichen Schnittgrößenkombinationen durchgeführt. Dabei wird im Regelfall für jeden Leitwert eine andere Schnittgrößenkombinationen maßgeblich. Beispiele sind hier z.B. die obere, untere und Schubbewehrung bei Betonquerschnitten sowie die Schubspannungsnachweise und Normalspannungsnachweise bei Holzquerschnitten. In der unteren Listenansicht werden die jeweils zur Leitgröße gehörenden Bemessungswerte angezeigt.

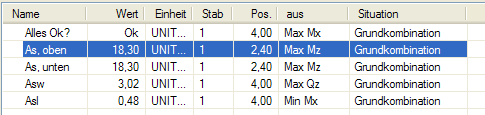

Leitwerte
In der oberen Listenansicht werden die Leitwerte dargestellt. Dies sind die für die Bemessung wichtigen Größen. Welcher Werte hier dargestellt werden, hängt von den Einstellungen im linken Bereich des Dialoges ab.
Die Leitwerte unterscheiden sich von Norm zu Norm. Der prinzipielle Aufbau der Listenansicht ist aber bei allen Normen identisch.
Diese Listenansicht wird hier am Beispiel des EN 1992 erklärt:
- Auswahl eines Querschnittes. Es werden alle Stäbe untersucht, die diesen Querschnitt besitzen. Angegeben wird dann der Maximalwert aus allen Schnitten dieser Balken
- Auswahl eines Stabes mit Maximalwertberechnung. Es wird der Maximalwert in allen Schnitten dieses Stabes berechnet und angezeigt
- Auswahl eines Stabes mit Positionsangabe. Es werden exakt die Werte an dem ausgewählten Schnitt des Stabes dargestellt
Die Leitwerte unterscheiden sich von Norm zu Norm. Der prinzipielle Aufbau der Listenansicht ist aber bei allen Normen identisch.
Diese Listenansicht wird hier am Beispiel des EN 1992 erklärt:
Name
In der ersten Spalte wird der Name des Leitwertes dargestellt.Wert
In dieser Spalte wird die Größe des Leitwertes angegeben.Einheit
In dieser Spalte wird die Einheit des Leitwertes angegeben.Stab
Hier wird der Stab angegeben, in dem der dargestellte Leitwert auftritt.Position
Hier wird die Stelle im Stab angegeben, an dem der dargestellte Leitwert auftritt.aus
In dieser Spalte wird angegeben, welche führender Schnittgröße zu dem dargestellten Leitwert geführt hat.Situation
In dieser Spalte wird die Bemessungssituation der Überlagerungsregel angegeben, die zu dem dargestellten Leitwert geführt hat.Eine Bemessungsgruppe kann beliebig viele Überlagerungsregeln und Lastfälle enthalten.

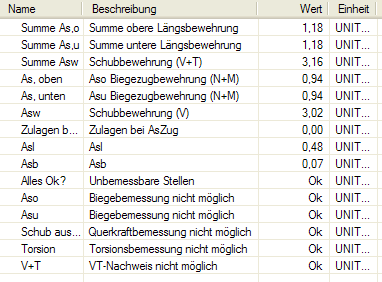

zugehörige Größen
In der unteren Listenansicht werden die zugehörigen Bemessungswerte zu dem gerade eingestellten Leitwert dargestellt. Werte die überschritten sind, werden mit einem roten Signalpunkt markiert.
Name
In der ersten Spalte wird der Name des Ergebniswerts dargestellt.Beschreibung
Hier wird eine kurze Beschreibung des Wertes angezeigt. Bei Auswahl einer einzelnen Zeile dieser Liste mit dem Cursor, wird im unteren Bereich des Dialoges eine nähere Erläuterung zu dieser Zeile eingeblendet.Wert
In dieser Spalte wird die Größe des Ergebniswerts angegeben.Einheit

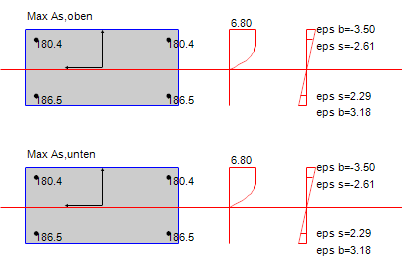

In dieser Spalte wird die Einheit des Ergebniswerts angegeben.Ergebnisgrafik
Im rechten Teil des Dialogs wird eine Grafik des aktuell ausgewählten Ergebniswerts grafisch angezeigt.
Nichtlineare Lastfallgruppe erzeugen
Über diesen Button können Sie eine nichtlineare Lastfallgruppe definieren, die sich aus den beteiligten Lastfällen und deren Faktoren des aktuell angezeigten Details ergibt. Lastfallgruppen, die auf diese Weise definiert wurden, werden zunächst im Dialog "Interaktiver Generator für nichtlineare Lastfallgruppen" angezeigt. Tatsächlich erzeugt werden diese Gruppen erst dann, wenn auf diesem Dialog der entsprechende Button betätigt wird.
Ergebnisbaum
Aus diesem Baum können die Ergebnisse normbezogen ausgewählt werden.
