Grundschnittgrößen in Flächenelementen
Die Grundschnittgrößen werden in Richtung des lokalen Koordinatensystem des Faltwerkelementes ermittelt. Die Ausrichtung der Achsen des Koordinatensystem kann frei gewählt werden.

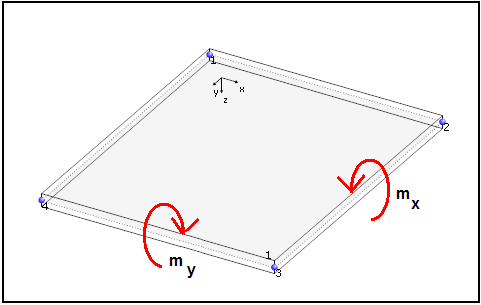

Zur Unterscheidung der Schnittgrößen in Stabelementen werden die Schnittgrößen in Faltwerkselementen mit kleinen Buchstaben beschrieben. Anders als bei Balkenelementen beziehen sich die Richtungsangaben der Momente und somit auch der Querkräfte auf die Richtung im Faltwerkselement, in der sie Normalspannungen erzeugen.
Die Vorzeichen der Schnittgrößen sind hier beschrieben.
Die Vorzeichen der Schnittgrößen sind hier beschrieben.
| mx | Biegemoment, das Spannungen in Richtung der lokalen X-Achse erzeugt. Es ist positiv, wenn Zugspannungen (+) auf der Seite des Querschnitts des Querschnittes auftreten, in die die lokale Z-Achse zeigt. |
| my | Biegemoment, das Spannungen in Richtung der lokalen Y-Achse erzeugt. Es ist positiv, wenn Zugspannungen (+) auf der Seite des Querschnitts des Querschnittes auftreten, in die die lokale Z-Achse zeigt. |
| mxy | Drillmoment |
| qx | Querkraft, die zu mx gehört. |
| qy | Querkraft, die zu my gehört. |
| nx | Normalkraft in Richtung lokalen X-Achse. Es ist positiv bei Zug. |
| ny | Normalkraft in Richtung lokalen Y-Achse. Es ist positiv bei Zug. |
| nxy | Schubfluss. |
