Winkelförmiges Wandprofil

Das aussteifende Wandprofil kann U-förmig oder Z-förmig oder ein Winkelprofil sein.

Hier wählen Sie einen der angezeigten Wandprofilbaustoffe aus. Die Auswahl eines Wand Baustoffes führt zur automatischen Anzeige einiger Baustoffwerte, die dann bei Bedarf individuell verändert werden können.

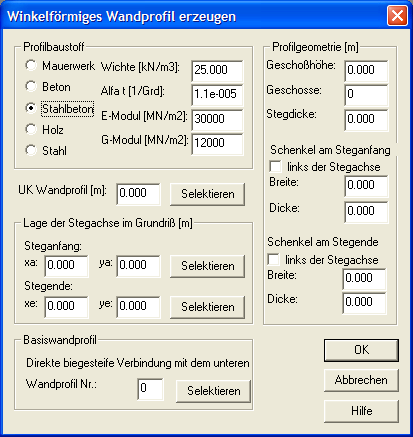

Hier geben Sie nachfolgend genannte Wandprofilabmessungen an.

Hier geben Sie die Geschoßhöhe als Summe der lichten Höhe und der halben unteren und oberen Deckenstärken an.

Hier geben Sie die Anzahl der Geschosse der aussteifenden Wand an.

Hier geben Sie die Stegdicke des aussteifenden Wandprofils an.

Hier kreuzen Sie an, wenn der Schenkel am Steganfang links der Stegachse in Achsenrichtung gesehen liegt. Hier geben Sie außerdem die Breite und Dicke des Schenkels des aussteifenden Wandprofils am Stegachsenanfang an. Wenn Breite oder Dicke Null sind, dann entfällt der Schenkel am Stegachsenbeginn.

Hier kreuzen Sie an, wenn der Schenkel am Stegende links der Stegachse in Achsenrichtung gesehen liegt. Hier geben Sie außerdem die Breite und Dicke des Flansches des aussteifenden Wandprofils am Stegachsenende an. Wenn Breite oder Dicke Null sind, dann entfällt der Schenkel am Stegachsenende.

Hier geben Sie die z-Ordinate der Unterkante der aussteifenden Wand an oder Sie selektieren die UK Wandprofil.

Hier platzieren Sie das aussteifende Wandprofil im Gebäudegrundriß, indem Sie die Anfangs- und Endkoordinaten der Stegachse eingeben oder selektieren.

Hier geben Sie die Anfangskoordinaten der Stegachse an oder selektieren sie.

Hier geben Sie die Endkoordinaten der Stegachse an oder selektieren sie.

Hier geben Sie die Nummer des aussteifenden Wandprofils unterhalb der aktuellen aussteifenden Wand an oder Sie selektieren das Wandprofil. Damit lässt sich eine optische Verknüpfung vertikal zusammenhängender Wandprofile für die Schnittgrößendarstellung ermöglichen.
