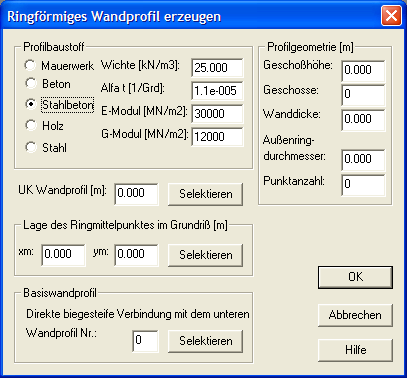

Ringförmiges Wandprofil

Das aussteifende Wandprofil kann ein Vollprofil oder ein Hohlprofil sein.

Hier wählen Sie einen der angezeigten Wandprofilbaustoffe aus. Die Auswahl eines Wand baustoffes führt zur automatischen Anzeige einiger Baustoffwerte, die dann bei Bedarf individuell verändert werden können.

Hier geben Sie nachfolgend genannte Wandprofilabmessungen an.

Hier geben Sie die Geschoßhöhe als Summe der lichten Höhe und der halben unteren und oberen Deckenstärken an.

Hier geben Sie die Anzahl der Geschosse der aussteifenden Wand an.

Hier geben Sie bei einem Hohlprofil die Ringdicke des aussteifenden Wandprofils an.

Hier geben Sie den äußeren Durchmesser des aussteifenden Wandprofils an.

Hier geben Sie die Anzahl der Polygonpunkte des zu bildenden Ersatzkreises des aussteifenden Wandprofils an.

Hier geben Sie die z-Ordinate der Unterkante der aussteifenden Wand an oder Sie selektieren die UK Wandprofil.

Hier platzieren Sie das aussteifende Wandprofil im Gebäudegrundriß, indem Sie den Kreis- oder Kreisringmittelpunkt in Koordinatenform eingeben oder selektieren.

Hier geben Sie die Nummer des aussteifenden Wandprofils unterhalb der aktuellen aussteifenden Wand an oder Sie selektieren das Wandprofil. Damit lässt sich eine optische Verknüpfung vertikal zusammenhängender Wandprofile für die Schnittgrößendarstellung ermöglichen.
