Wandprofile

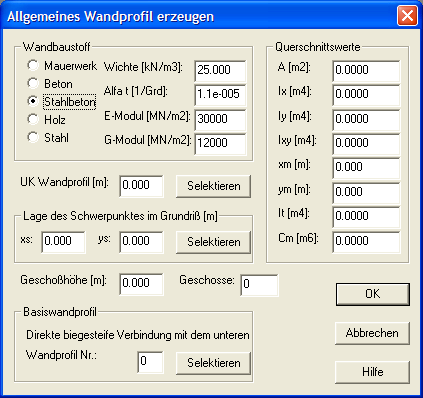

Allgemeine Wandprofile erzeugen
Hier können Sie unter Verwendung der verschiedenen Angaben ein allgemeines Wandprofil definieren.
Wandbaustoff
Hier wählen Sie einen der angezeigten Wandbaustoffe aus. Die Auswahl eines Wandbaustoffes führt zur automatischen Anzeige einiger Baustoffwerte, die dann bei Bedarf individuell verändert werden können.
UK Wandprofil [m]
Hier geben Sie die z-Ordinate der Unterkante der aussteifenden Wand an oder Sie selektieren die UK Wandprofil.
Lage des Schwerpunktes im Grundriss [m]
Hier platzieren Sie die aussteifende Wand im Gebäudegrundriß, indem Sie die Schwerpunktkoordinaten des Wandgrundrisses eingeben oder selektieren.
xs, ys
Schwerpunktkoordinaten des allgemeines Wandprofils.
Geschoßhöhe [m]
Hier geben Sie die Geschoßhöhe als Summe der lichten Höhe und der halben unteren und oberen Deckenstärken an.
Geschoßanzahl
Hier geben Sie die Anzahl der Geschosse der aussteifenden Wand an.
Querschnittswerte [m]
Hier geben Sie die Querschnittswerte des allgemeinen Wandprofils an.
A [m2]
Querschnittsfläche.
Ix, Iy, Ixy [m4]
Flächenträgheitsmomente
xm, ym [m]
Globaler Schubmittelpunkt
It [m4]
Torsionsträgheitsmoment
Cm [m6]
Wölbwiderstand
Basiswandprofil
Hier geben Sie die Nummer des aussteifenden Wandprofils unterhalb der aktuellen aussteifenden Wand an oder Sie selektieren das Wandprofil. Damit lässt sich eine optische Verknüpfung vertikal zusammenhängender Wandprofile für die Schnittgrößendarstellung ermöglichen.
