Deckungslinien erzeugen

Dieser Dialog erscheint automatisch, nachdem die Deckungslinien berechnet worden sind.
Auf diesem Dialog können Sie auswählen, welche Ergebnisse dargestellt werden sollen. Des weiteren können Sie Skalierungsfaktoren für die einzelnen Kurvenverläufe festlegen. Über den Befehl Optionen Anzuzeigende Elemente können Sie einstellen, ob Kurvenverläufe, deren Werte alle Null sind, dargestellt werden sollen oder nicht.
Deckungslinien erzeugen

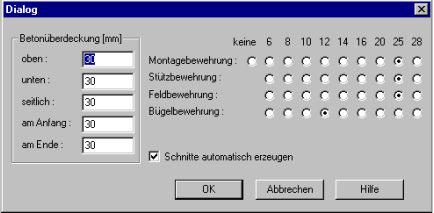

Betonüberdeckung

Über diese Eingabefelder legen Sie Größe der jeweiligen Betonüberdeckung fest.

Oben/unten/seitlich

Die drei Betonüberdeckungen im Schnitt.

Am Anfang/ Ende

Die beiden Überdeckungen in der Ansicht am Anfang und am Ende des Trägers.

Durchmesserwahl

Über diese Schalter werden die Durchmesser für den Bewehrungsplan gewählt. XDUR schlägt nach der Berechnung der Deckungslinien sinnvolle Werte vor. Diese Vorschläge resultieren aus folgenden Überlegungen:

Montagebewehrung

Der Durchmesser der Montagebewehrung wird immer so groß wie bei der Stützbewehrung gewählt. Sie wird auch zur Abdeckung der erforderlichen Bewehrung mit herangezogen.

Stützbewehrung, Feldbewehrung

XDUR versucht:
  • Die Eisen möglichst in einer Lage anzuordnen
  • möglichst wenig Bewehrungsstäbe anzuordnen. Dabei werden die Mindestabstände nach DIN berücksichtigt.

Schubbewehrung

XDUR versucht:
  • möglichst große Abstände der Bügel zu realisieren. Dabei werden die Maximalabstände in Abhängigkeit vom Schubbereich berücksichtigt.

Schnitte automatisch erzeugen

Über dieses Kontrollfeld legen Sie fest, ob er bei der Erzeugung des Bewehrungsplanes automatisch alle erforderlichen Schnitte mitgeneriert werden sollen.

Zeigdatei erzeugen

Über dieses Kontrollfeld legen Sie fest, ob eine Datei für das CAD Programm ZEIG erzeugt werden soll. Diese Dateien bekommen den Namen: XDUR(Positionsnummer).dat.
Dabei werden nur die ersten vier Zeichen der Positionsnummer berücksichtigt.
Wenn die Positionsnummer z.B. “123890“ lautet, so wird die Datei XDUR1238.dat erzeugt.
