Spannungen aus LFK Th. I. O. DIN18800/90 (E-P)

Dieser Dialog erscheint, wenn Sie den Befehl Ergebnisse- Spannungen aus Lfk Th.I.O. bei eingestellter Norm DIN 18800/90 (E-P) auswählen. Es werden die Spannungsverläufe aus der aktuell eingestellten Lastfallkombination angezeigt.
Spannungen aus LFK Th. I. O. DIN18800/90 (E-P)

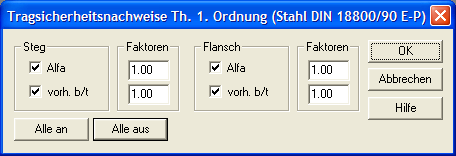

Auf diesem Dialog können Sie auswählen, welcher Verlauf dargestellt werden soll. Des weiteren können Sie Skalierungsfaktoren für die einzelnen Kurvenverläufe festlegen.
Über den Befehl Werkzeuge – Optionen - Schalter können Sie einstellen, ob Kurvenverläufe, deren Werte alle Null sind, dargestellt werden sollen oder nicht.

alfa

Druckflächenbeiwert aus dem vollplastischen Spannungsbild

Vorh. b/t

vorhandene Blechverhältnisse

Faktoren

Über diese Textfelder lässt sich der Skalierungsfaktor für den jeweiligen Verlauf einstellen.

Alle an, Alle aus

Die Betätigung der entsprechenden Befehlsschaltfläche führt entweder zur Darstellung aller Kurven oder unterdrückt die Darstellung komplett. Natürlich lassen sich über die entsprechenden Kontrollfelder die einzelnen Verläufe separat ein- und ausschalten.
