Nachweise genauer am Wandkopf / -fuß

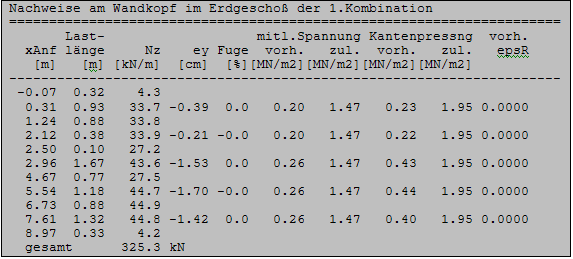

Die Normalspannungsnachweise werden pro Einwirkungskombination und pro Geschoß am Wandkopf und am Wandfuß in gleicher Aufstellung angezeigt. Am Ende der Tabelle steht die Gesamtlast [kN] am Horizontalschnitt.
xAnf [m]
Linienlastbeginn bezogen auf den Koordinatenursprung bzw. auf den Beginn der untersten Geschoßwand.
Linienlastlänge [m]
Nz [kN/m]
Normalkraft pro Meter
ey [cm]
planmäßige Exzentrizität inklusive Knotenmomente, gegebenenfalls begrenzt nach Pkt.7.2.4
Fuge [%]
Anteil der klaffenden Fuge
mittlere Spannung [MN/m2]
mittlere vorhandene und zulässige Normalspannung
Kantenpressung [MN/m2]
vorhandene und zulässige Kantenpressung
vorh. epsR
rechnerische Randdehnung nach Bild 3
