vor der Wandansicht

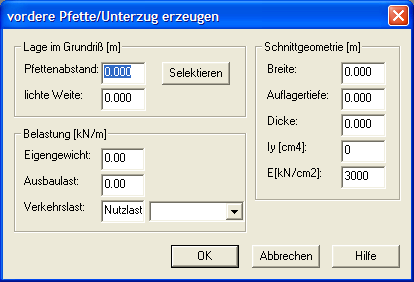

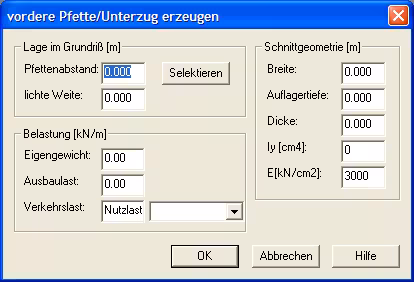

Dieser Dialog erscheint, wenn sie den Befehl Erzeugen- Pfette/Unterzug- vordere Wandansicht anwählen.
![vor der Wandansicht](images/vordere-wandansicht.png)
Lage im Grundriss [m]
In dieser Dialoggruppe beschreiben Sie die Pfette im Grundriss.
Pfettenabstand [m]
Geben Sie hier den Abstand des Pfettenanfangs vom linken Geschoßwandbeginn an oder wählen Sie durch Selektieren mit dem Fadenkreuzcoursor den Abstand.
lichte Weite [m]
Geben Sie hier die lichte Pfettenweite an.
Schnittgeometrie [m]
In dieser Dialoggruppe beschreiben Sie die Pfette im Schnitt.
Breite
Geben Sie hier die Pfettenbreite an.
Auflagertiefe
Geben Sie hier die Auflagertiefe an. (DIN 1053, Pkt.6.7.2 bzw. Pkt.7.7.2, Tabelle 7)
Dicke
Geben Sie hier die Pfettendicke an.
Iy [cm4/m]
Geben Sie hier das Flächenträgheitsmoment des Pfettenquerschnitts an.
Wenn Iy = 0 gesetzt wird, so wird Iy aus der Pfettendicke ermittelt.
E-Modul [kN/cm2]
Geben Sie hier den E-Modul für die Pfette an.
Belastung [kN/m2]
Geben Sie hier die Belastung der Pfette vor und hinter der Wand an.
Eigengewicht
Geben Sie hier das Eigengewicht der Pfette an.
Ausbaulast
Geben Sie hier die Ausbaulast auf der Pfette an.
Verkehrslast
Geben Sie hier die Verkehrslast auf der Pfette an.
Bei Berechnungen nach DIN 1053-100 geben Sie außerdem eine Lastart (DIN 1055-100) an.
