Eingabewerte
Allgemeine Daten
Vor dem Ausdruck der Ergebnisse werden zur Kontrolle die Eingabewerte protokolliert.

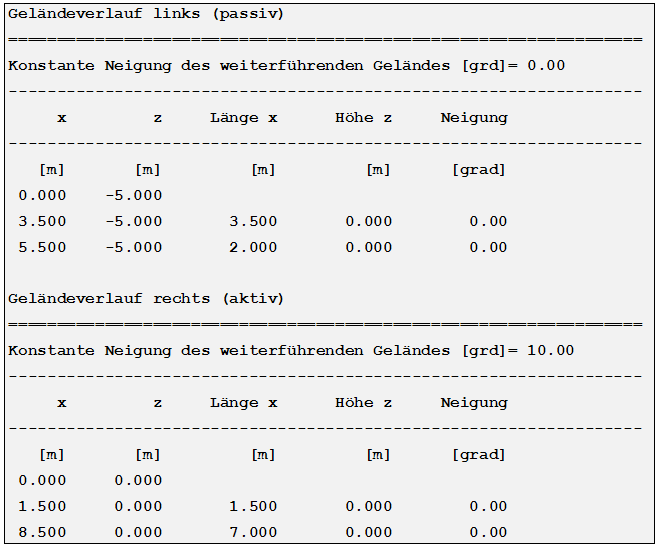

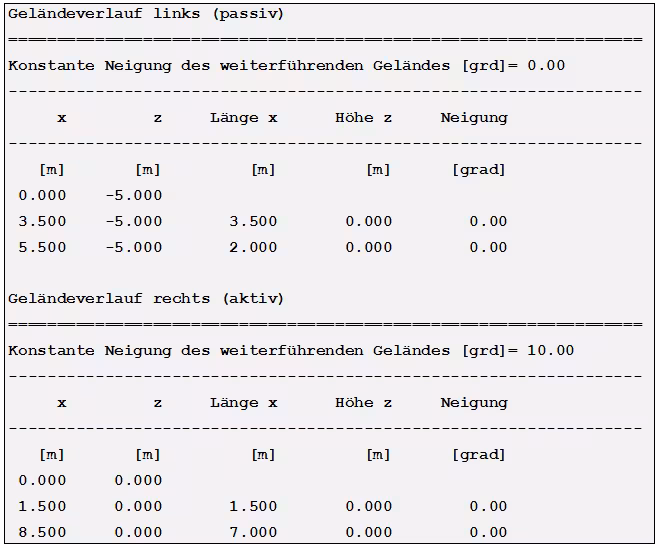

Geländeverlauf rechts und links
In dieser Rubrik wird die Geometrie des Geländes auf der aktiven (rechts) und der passiven (links) Seite ausgegeben
Geländeverlauf [m]
Die Geometrie der Geländeoberkante wird mit Polygonpunkten X(m) und Z(m) beschrieben. Der Nullpunkt für die z-Ordinaten befindet sich am Wandkopf. Z-Ordinaten oberhalb des Wandkopfes sind positiv. Der Nullpunkt für die x-Ordinaten befindet sich an der Stützwand am ersten Polygonpunkt.
Länge x [m], Höhe z [m], Neigung [grad]
Geometrie der einzelnen Geländelinien wie Länge, Höhe und Neigung bezogen auf den Startpunkt der Geländelinie.
Konstante Restneigung [grad]
Neigung des Geländes hinter dem zuletzt eingegebenen Geländepolygonpunkt.
