Bemessungsparameter
Eigenschaften
Querschnitt
Der Querschnitt.
Material
Das Material des Querschnitts.
Typ
Als Querschnitttyp können Balken oder Platte ausgewählt werden.
Zugbewehrung AsZug
Die auf der Zugseite eingelegte Biegebewehrung.
Druckstrebenneigung Theta
Die gedachte Druckstrebenneigung kann vom Programm automatisch berechnet werden. Wahlweise können Sie diese im nächsten Feld eingeben.
Neigung der Querkraftbewehrung Alpha
In diesem Feld ist die Neigung der Querkraftbewehrung einzugeben. Bei senkrechten Bügeln beispielsweise 90 °.
Horizontale Fugenausbildung
Ist der Querschnitt durch Fugen geschwächt, können Sie hier angeben, wie der Verbund im Beton in dieser Fuge ist. Folgende Möglichkeiten stehen zur Verfügung:
- Keine Fuge
- Sehr glatt
- Glatt
- Rau
- Verzahnt

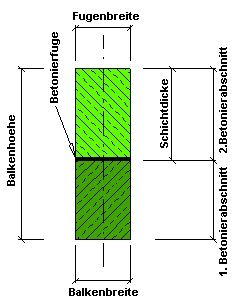

Breite der horizontalen Fugen
Bei Unterzügen und Stäben geben sie hier in der Regel die Querschnittsbreite ein. Bei Platten wird hier im Normalfall die Breite von einem 100 cm eingegeben.
Dicke des Aufbetons
Geben sie hier die Höhe des nachträglich eingebrachten Betons an.
Die Norm unterscheidet zwischen zwei unterschiedlichen Fugentypen:
Ist der Nachweis nicht erfolgreich, so wird eine Fugenbewehrung nach Gl. (6.25) ermittelt. Dabei ist die Neigung der Druckstreben nach oben begrenzt (cot_Theta >= 1.0) Nach erfolgter Fugenbemessung wird die Querkrafttragfähigkeit des Gesamtquerschnittes berechnet. Dabei darf die zuvor ermittelte Fugenbewehrung nicht mehr unterschritten werden. |
Fuge überwiegend gerissen
Wenn die Fuge nach 6.2.5 (4) überwiegend gerissen, wird für glatte und raue Fugen c = 0 und für verzahnte Fugen c = 0,5 angesetzt.
Minimale Normalkraft Nd [kN/m]nach 6.2.5 (6.25)
Zur Ermittlung der Spannung infolge der minimalen Normalkraft rechtwinklig zur Fuge die gleichzeitig mit der Querkraft wirken kann (positiv für Druck negativ für Zug).
Dieser Wert wird bei den Einwirkungen festgelegt.
Dieser Wert wird bei den Einwirkungen festgelegt.
