Spundwand und Trägerbohlwand
Optimierung oder Nachrechnung von Spundwändennd und Trägerbohlwänden.
Das Modul verwendet unsere Programmoberfläche Baustatik mit allen entsprechenden Funktionen. Dazu gehören mehrere Arten der textuellen und graphischen Eingabe sowie ein umfangreiches Paket an Visualisierungswerkzeugen sowohl für die Eingabewerte als auch für die Ergebnisse.
Mehr zur Baustatik » Demo ausprobieren »
Folgende Ausbildungen sind möglich:
- Beliebiger Geländeverlauf auf der Luft- und Erdseite
- Beliebiger Aufbau der Bodenschichten auf der Luft- und Erdseite
- Geneigte Wand
- Grundwasserdruck auf der Luft- und/oder Erdseite in beliebigen Bodenschichten
- Belastung der Wand durch Hx, Vz, My aus G und/oder P
- Belastung des Geländes durch Einzel- Strecken- und Trapezeinwirkungen aus G und/oder P
- Lagerung der Wand durch Erdanker
- Erddruckumlagerung in verschieden Formen
Das Programm liefert folgende Ergebnisse:
- Bemessung der Wand (Spannungen und Verformungen)
- Bemessung der Erdanker
- Nachweis zur Aufnahme aller vertikalen Lasten nach EAB EB 9
- Standsicherheitsnachweis in der tiefen Gleitfuge nach Ranke/Ostermeyer (Bemessung der Ankerlänge)
- Ermittlung der Ankerlängen. Hierfür werden Lage Neigung, Ankerkraft und Länge ausgegeben

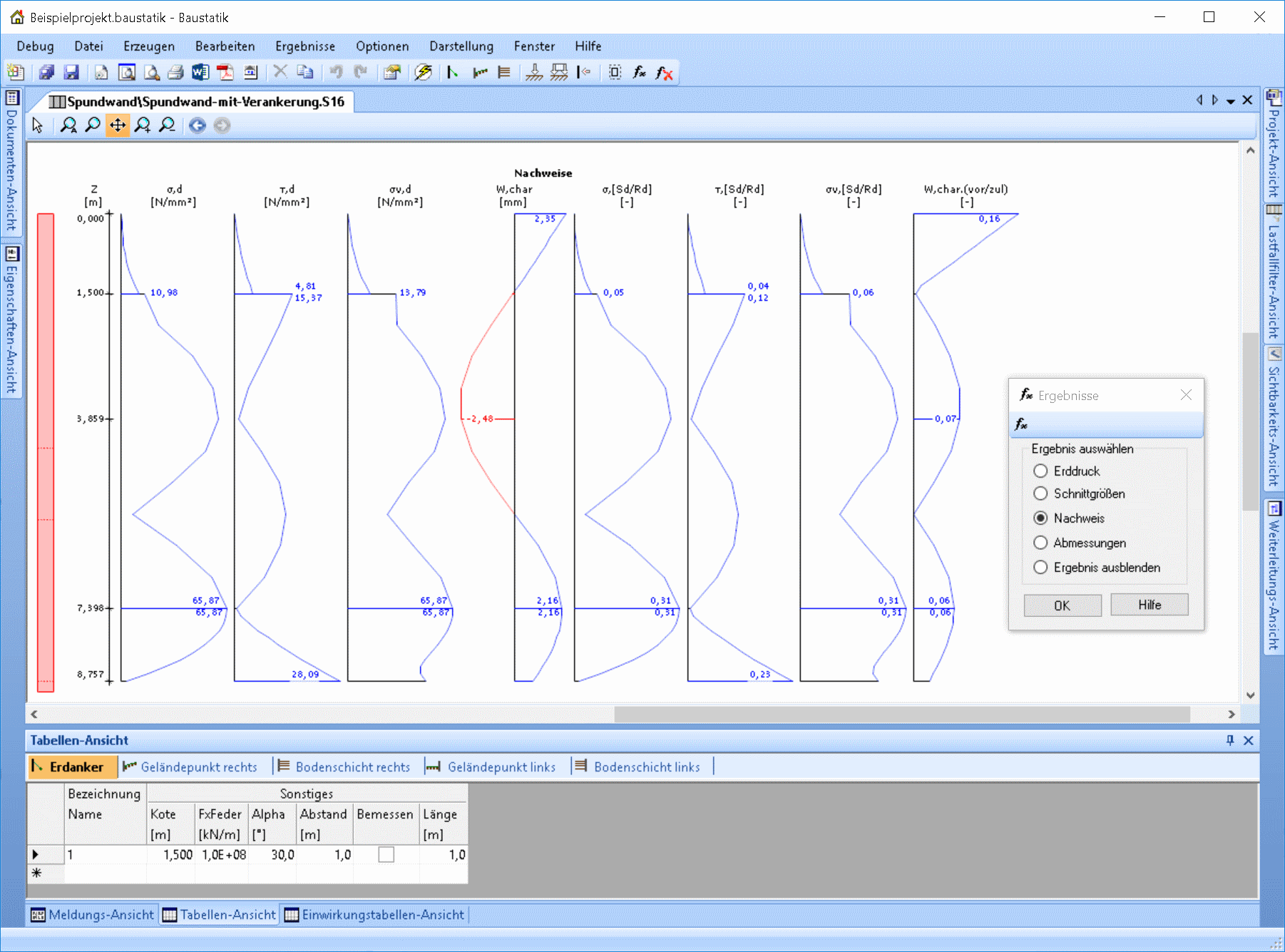

Beispiele für den Ausdruck
